螺纹活接头 | Threaded Union

产品类型：螺纹活接头

产品规格：1/8″~3″ (DN6~DN80)

压力等级：3000#、6000#

产品材质：碳钢20#、A105；不锈钢钢F304/304L、F316/316L、F321；双相钢F51、F53、F55等；

产品特点：耐腐蚀、耐高压

连接方式：NPT(ANSI/ASME B1.20.1)、Rc、BSP、G、PT；

产品标准：MSS SP-83

应用领域：海工装备、石油化工、核电工程、锅炉容器、船舶修造、热电机组、泵阀管路、燃气消防等领域.

咨询热线：

13564974168 周经理

产品详情

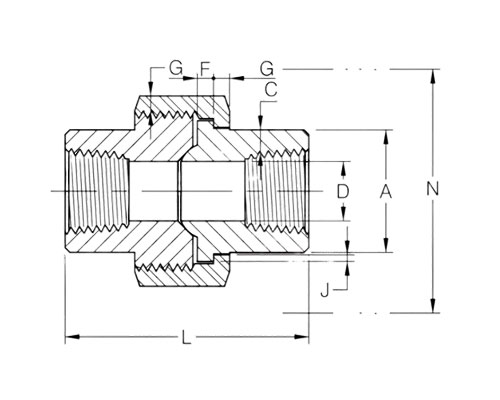

公称通径 Nominal Size		端部外径 Pipe End (Min)	壁厚 Wall (Min)	流量孔 Water Way Bore	凸缘厚度 Male Flange (Min)	螺母厚度 Nut (Min)	每英寸螺纹数 Threads Per Inch	螺母承缘高度 Bearing (Min)	装配长度 Length Assem. Nominal	螺母组装空间 Clear Assem. Nut
DN	NPS	A	C	D	F	G	H	J	L	N
3000LB
6	1/8	14.7	2.41	8.43 6.43	3.18	3.18	16	1.24	41.4	50.8
8	1/4	19.0	3.02	11.13 9.45	3.18	3.18	16	1.24	41.4	50.8
10	3/8	22.9	3.20	14.27 13.51	3.43	3.43	14	1.37	46.0	55.9
15	1/2	27.7	3.73	17.86 17.07	3.68	3.68	14	1.50	49.0	58.4
20	3/4	33.5	3.91	23.01 21.39	4.06	4.06	11	1.68	56.9	66.0
25	1	41.4	4.55	28.98 27.74	4.57	4.45	11	1.85	62.0	78.7
32	1.1/4	50.5	4.85	37.69 35.36	5.33	5.21	10	2.13	71.1	94.0
40	1.1/2	57.2	5.08	43.54 41.20	5.84	5.59	10	2.31	76.5	111.8
50	2	70.1	5.54	55.58 52.12	6.60	6.35	10	2.69	86.1	132.1
65	2.1/2	85.3	7.01	66.27 64.31	7.49	7.11	8	3.07	102.4	149.9
80	3	102.4	7.62	82.55 77.27	8.26	8.00	8	3.53	109.0	175.3
6000LB
6	1/8	16.5	3.15	8.43 3.20	3.18	3.18	16	1.24	41.4	50.8
8	1/4	21.1	3.68	11.13 5.59	3.43	3.43	14	1.37	46.0	55.9
10	3/8	25.1	4.01	14.27 8.36	3.68	3.68	14	1.50	49.0	58.4
15	1/2	31.0	4.78	17.86 11.02	4.06	4.06	11	1.68	56.9	66.0
20	3/4	37.8	5.56	23.01 14.78	4.57	4.45	11	1.85	62.0	78.7
25	1	46.2	6.35	28.98 19.94	5.33	5.21	10	2.13	71.1	94.0
32	1.1/4	54.9	6.35	37.69 28.70	5.84	5.59	10	2.31	76.5	111.8
40	1.1/2	62.5	7.14	43.54 33.22	6.60	6.35	10	2.69	86.1	132.1
50	2	77.7	8.74	55.58 42.09	7.49	7.11	8	3.07	102.4	149.9
65	2.1/2	92.2	9.53	66.27 53.21	8.26	8.00	8	3.53	109.0	175.3
80	3	111.3	11.13	82.55 65.89	10.19	10.19	8	4.06	158⑵	200.7

注：

1）、H为每英寸螺纹牙数，应至少4整圈螺纹啮合，此处的内外螺纹按ASME B1.12A/2B加工；
2）、端部螺纹按GB/T12716（等同于ASME B1.20.1）中的NPT螺纹加工。
