承插焊活接头 | Socket Weld Union

产品类型：承插焊活接头

产品规格：1/8″~3″ (DN6~DN80)

压力等级：3000#、6000#

产品材质：碳钢20#、A105；不锈钢钢F304/304L、F316/316L、F321；双相钢F51、F53、F55等

产品特点：耐腐蚀、耐高压

连接方式：焊接

产品标准：MSS SP-83

应用领域：海工装备、石油化工、核电工程、锅炉容器、船舶修造、热电机组、泵阀管路、燃气消防等领域


咨询热线：

13564974168 周经理

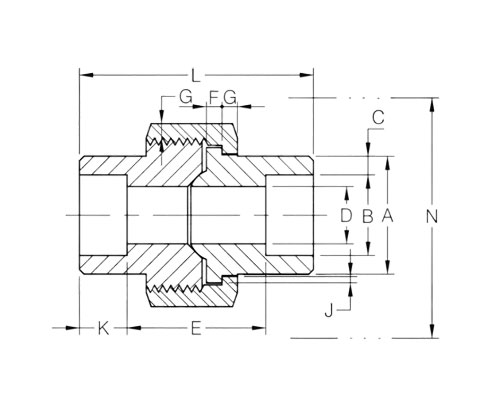

产品详情

公称通径
Nominal Size

外径
Pipe End
(Min)

承插口径
Socket Bore Dia.

壁厚
Socket Wall
(Min)

流量孔径
Water Way Bore(a)

覆盖长度
Laying Length

凸缘厚度
Male Flange
(Min)

螺母厚度
Nut
(Min)

每英寸螺纹数
Threads Per Inch

螺母承缘高度
Bearing
(Min)

承插深度
Depth of Socket
(Min)

装配长度
Length Assem. Nominal

螺母组装空间
Clear Assem. Nut

DN

NPS

A

B

C

D

E

F

G

H

J

K

L

N

3000LB

6

1/8

21.8

11.18
10.67

3.18

7.59
6.07

22.4
19.1

3.18

3.18

16

1.24

9.7

41.4

50.8

8

1/4

21.8

14.61
14.10

3.30

10.01
8.48

22.4
19.1

3.18

3.18

16

1.24

9.7

41.4

50.8

10

3/8

25.9

18.03
17.53

3.51

13.28
11.76

26.9
20.6

3.43

3.43

14

1.37

9.7

46.0

55.9

15

1/2

31.2

22.23
21.72

4.09

16.56
15.04

26.9
20.6

3.68

3.68

14

1.50

9.7

49.0

58.4

20

3/4

37.1

27.56
27.05

4.27

21.69
20.17

31.8
25.4

4.06

4.06

11

1.68

12.7

56.9

66.0

25

1

45.5

34.29
33.78

4.98

27.41
25.88

34.3
26.2

4.57

4.45

11

1.85

12.7

62.0

78.7

32

1.1/4

54.9

43.05
42.55

5.28

35.81
34.29

40.6
32.5

5.33

5.21

10

2.13

12.7

71.1

94.0

40

1.1/2

61.5

49.15
48.64

5.54

41.66
40.13

42.2
34.0

5.84

5.59

10

2.31

12.7

76.5

111.8

50

2

75.2

61.62
61.11

6.05

53.26
51.74

45.5
37.3

6.60

6.35

10

2.69

15.7

86.1

132.1

65

2.1/2

91.7

74.45
73.81

7.67

64.24
61.19

61.7
52.1

7.49

7.11

8

3.07

15.7

102.4

149.9

80

3

109.2

90.42
89.79

8.31

79.45
76.40

63.8
53.6

8.26

8.00

8

3.53

15.7

109.0

175.3

6000LB

6

1/8

21.8

11.18
10.67

3.43

4.80

3.20

22.4

19.1

3.18

3.18

16

1.24

9.7

41.4

50.8

8

1/4

25.9

14.61
14.10

4.01

7.11

5.59

26.9

20.6

3.43

3.43

14

1.37

9.7

46.0

55.9

10

3/8

31.2

18.03
17.53

4.37

9.88

8.36

26.9

20.6

3.68

3.68

14

1.50

9.7

49.0

58.4

15

1/2

37.1

22.23
21.72

5.18

12.55

11.02

31.8

25.4

4.06

4.06

11

1.68

9.7

56.9

66.0

20

3/4

45.5

27.56
27.05

6.05

16.31

14.78

34.3

26.2

4.57

4.45

11

1.85

12.7

62.0

78.7

25

1

54.9

34.29
33.78

6.93

21.46

19.94

40.6

32.5

5.33

5.21

10

2.13

12.7

71.1

94.0

32

1.1/4

61.5

43.05
42.55

6.93

30.23

28.70

42.2

34.0

5.84

5.59

10

2.31

12.7

76.5

111.8

40

1.1/2

75.2

49.15
48.64

7.80

34.75

33.22

45.5

37.3

6.60

6.35

10

2.69

12.7

86.1

132.1

50

2

91.7

61.62
61.11

9.50

43.61

42.09

61.7

52.1

7.49

7.11

8

3.07

15.7

102.4

149.9

65

2.1/2

109.2

74.45
73.81

10.39

54.74

53.21

63.8

53.6

8.26

8.00

8

3.53

15.7

109.0

175.3

注：

(1) Upper and lower values for each size are the respective maximum and minimum dimensions.
