承插焊90°弯头 | Socket Weld 90° Elbow

产品类型：承插焊弯头

产品规格：1/8″~4″ (DN6~DN100)

压力等级：3000#、6000#、9000#

产品材质：碳钢20#、A105；不锈钢钢F304/304L、F316/316L、F321；双相钢F51、F53、F55等;

产品特点：耐腐蚀、耐高压

连接方式：焊接

产品标准：ASME 16.11、GB/T14383-2018

应用领域：海工装备、石油化工、核电工程、锅炉容器、船舶修造、热电机组、泵阀管路、燃气消防等领域.

咨询热线：

13564974168 周经理

产品详情

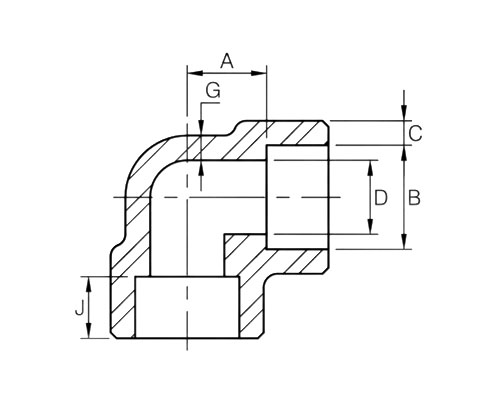

公称通径
    Nominal Size

承插孔径Socket Bore Dia.

承插孔壁厚
    Socket Wall Thickness
    C(1)

流量孔径Bore Dia. Of Fittings

中心至承插孔底Center to Bottom of Socket

本体厚度
    Body Wall

承插孔深度 Depth of Socket

DN

NPS

B(2)

平均值Avg

最小值Min

D(2)

A(2)

Gmin

Jmin

3000Lb

6

1/8

10.8

3.18

3.18

6.9

11

2.41

9.5

8

1/4

14.2

3.78

3.30

9.3

11

3.02

9.5

10

3/8

17.6

4.01

3.50

12.6

13.5

3.2

9.5

15

1/2

21.8

4.67

4.09

15.8

15.5

3.73

9.5

20

3/4

27.2

4.90

4.27

21

19

3.91

12.5

25

1

33.9

5.69

4.98

26.7

22.5

4.55

12.5

32

1.1/4

42.7

6.07

5.28

35.1

27

4.85

12.5

40

1.1/2

48.8

6.35

5.54

40.9

32

5.08

12.5

50

2

61.2

6.93

6.04

52.5

38

5.54

16

65

2.1/2

73.9

8.76

7.67

62.7

41

7.01

16

80

3

89.8

9.52

8.30

78

57

7.62

16

100

4

115.2

10.69

9.35

102.3

66.5

8.56

19

6000Lb

6

1/8

10.8

3.96

3.43

4

11

3.15

9.5

8

1/4

14.2

4.6

4.01

6.4

13.5

3.68

9.5

10

3/8

17.6

5.03

4.37

9.2

15.5

4.01

9.5

15

1/2

21.8

5.97

5.18

11.8

19

4.78

9.5

20

3/4

27.2

6.96

6.04

15.6

22.5

5.56

12.5

25

1

33.9

7.92

6.93

20.7

27

6.35

12.5

32

1.1/4

42.7

7.92

6.93

29.5

32

6.35

12.5

40

1.1/2

48.8

8.92

7.8

34

38

7.14

12.5

50

2

61.2

10.92

9.5

42.9

41

8.74

16

9000Lb

15

1/2

21.8

9.35

8.18

6.4

25.5

7.47

9.5

20

3/4

27.2

9.78

8.56

11.1

28.5

7.82

12.5

25

1

33.9

11.38

9.96

15.2

32

9.09

12.5

32

1.1/4

42.7

12.14

10.62

22.8

35

9.7

12.5

40

1.1/2

48.8

12.7

11.12

28

38

10.15

12.5

50

2

61.2

13.84

12.12

38.2

54

11.07

16

备注：

Average of socket Wall Thickness around periphery shall be no less than listed values.The minimum values are permitted in localized areas.
承插焊壁厚的平均值不小于所列的数值，最小值允许在局部区域。
