承插焊管箍 | Socket Weld Coupling

产品类型：承插焊管箍

产品规格：1/8″~4″ (DN6~DN100)

压力等级：3000#、6000#、9000#

产品材质：碳钢20#、A105；不锈钢钢F304/304L、F316/316L、F321；双相钢F51、F53、F55等;

产品特点：耐腐蚀、耐高压

连接方式：焊接

产品标准：ASME 16.11、GB/T14383-2018

应用领域：海工装备、石油化工、核电工程、锅炉容器、船舶修造、热电机组、泵阀管路、燃气消防等领域.


咨询热线：

13564974168 周经理

产品详情

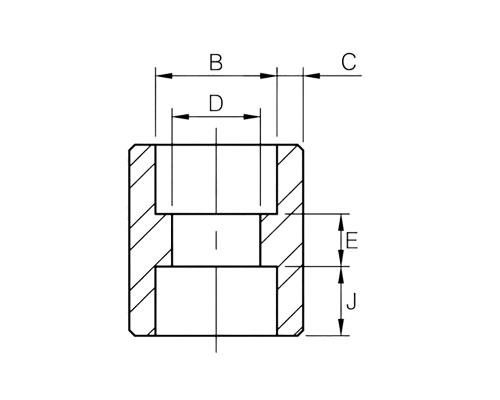

公称通径
    Nominal Size

承插孔径
    Socket Bore Dia.

承插孔壁厚
    Socket Wall Thickness
    C(1)

流量孔径
    Bore Dia. Of Fittings

流量孔深度
    Depth of Bore Dia.

承插孔深度
    Depth of Socket

DN

NPS

B(2)

(Avg)

(Min)

D(2)

E(2)

J
    (Min)

3000Lb

6

1/8

10.8

3.18

3.18

6.9

6.5

9.5

8

1/4

14.2

3.78

3.3

9.3

6.5

9.5

10

3/8

17.6

4.01

3.5

12.6

6.5

9.5

15

1/2

21.8

4.67

4.09

15.8

9.5

9.5

20

3/4

27.2

4.90

4.27

21.0

9.5

12.5

25

1

33.9

5.69

4.98

26.7

12.5

12.5

32

1.1/4

42.7

6.07

5.28

35.1

12.5

12.5

40

1.1/2

48.8

6.35

5.54

40.9

12.5

12.5

50

2

61.2

6.93

6.04

52.5

19.0

16.0

65

2.1/2

73.9

8.76

7.67

62.7

19.0

16.0

80

3

89.8

9.52

8.30

78.0

19.0

16.0

100

4

115.2

10.69

9.35

102.3

19.0

19.0

6000Lb

6

1/8

10.8

3.96

3.43

4

6.5

9.5

8

1/4

14.2

4.6

4.01

6.4

6.5

9.5

10

3/8

17.6

5.03

4.37

9.2

6.5

9.5

15

1/2

21.8

5.97

5.18

11.8

9.5

9.5

20

3/4

27.2

6.96

6.04

15.6

9.5

12.5

25

1

33.9

7.92

6.93

20.7

12.5

12.5

32

1.1/4

42.7

7.92

6.93

29.5

12.5

12.5

40

1.1/2

48.8

8.92

7.80

34.0

12.5

12.5

50

2

61.2

10.92

9.50

42.9

19.0

16.0

9000Lb

15

1/2

21.8

9.35

8.18

6.4

9.5

9.5

20

3/4

27.2

9.78

8.56

11.1

9.5

12.5

25

1

33.9

11.38

9.96

15.2

12.5

12.5

32

1.1/4

42.7

12.14

10.62

22.8

12.5

12.5

40

1.1/2

48.8

12.70

11.12

28.0

12.5

12.5

50

2

61.2

13.84

12.12

38.2

19.0

16.0


备注：

(1) Average of socket Wall Thickness around periphery shall be no less than listed values.The minimum values are permitted in localized areas.插座周边的平均壁厚应不小于所列值。局部区域允许使用最小值。
