锻钢制管件
内外丝活接头 | Male & Female Threaded Union
产品类型：内外螺纹活接头
产品规格：1/8″~2″ (DN6~DN50)
压力等级：3000#
产品材质：碳钢20#、A105；不锈钢钢F304/304L、F316/316L、F321；双相钢F51、F53、F55等；
产品特点：耐腐蚀、耐高压
连接方式：NPT(ANSI/ASME B1.20.1)、Rc、BSP、G、PT；
产品标准：MSS SP-83
应用领域：海工装备、石油化工、核电工程、锅炉容器、船舶修造、热电机组、泵阀管路、燃气消防等领域.
咨询热线：
13564974168 周经理
产品详情

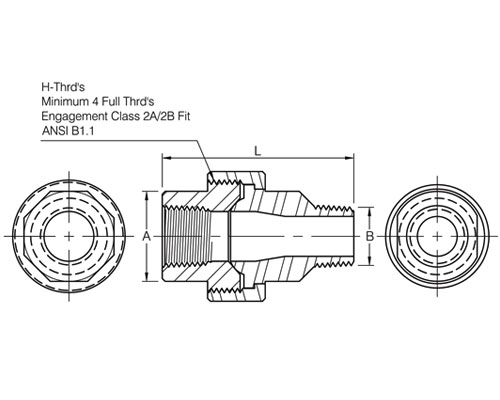

公称通径 | 端部外径 Outside Diameter | 螺纹外径 | 长度 | |
DN | NPS | A⑴ | B | L |
8 | 1/4 | 19.0 | 13.7 | 55.4 |
10 | 3/8 | 22.9 | 17.1 | 60.0 |
15 | 1/2 | 27.7 | 21.3 | 68.0 |
20 | 3/4 | 33.5 | 26.7 | 75.9 |
25 | 1 | 41.4 | 33.4 | 86.0 |
32 | 1.1/4 | 50.5 | 42.2 | 95.1 |
40 | 1.1/2 | 57.2 | 48.3 | 100.5 |
50 | 2 | 70.1 | 60.3 | 112.1 |
注：
(1) Dimensions refer to MSS SP-83 .
(2) Thread in accordance with ANSI/ASME B1.20.1
(3) Dimensions may vary in according to the customer and manufacturer requirements.
